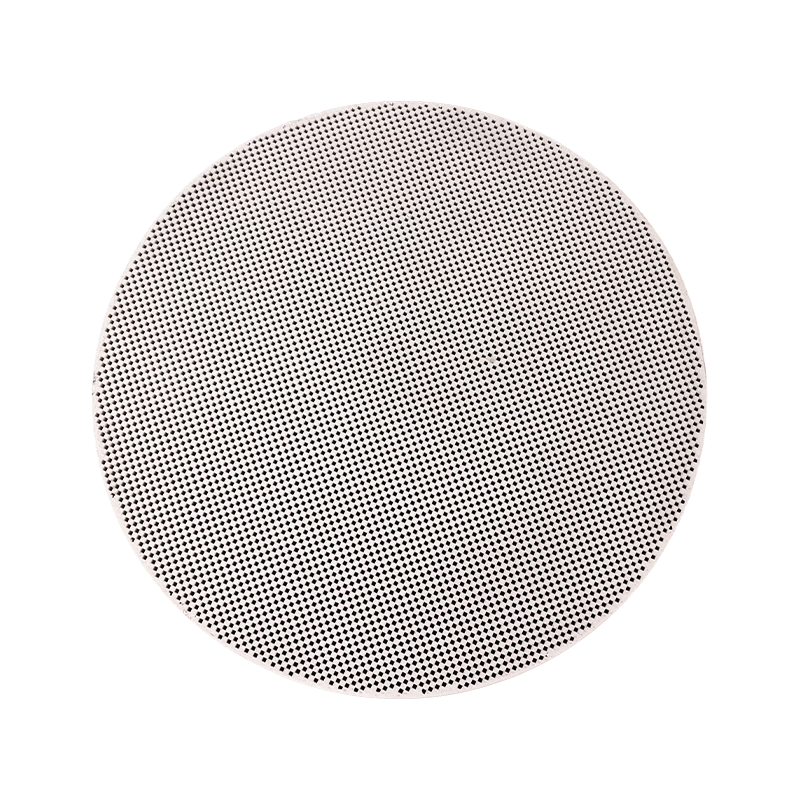

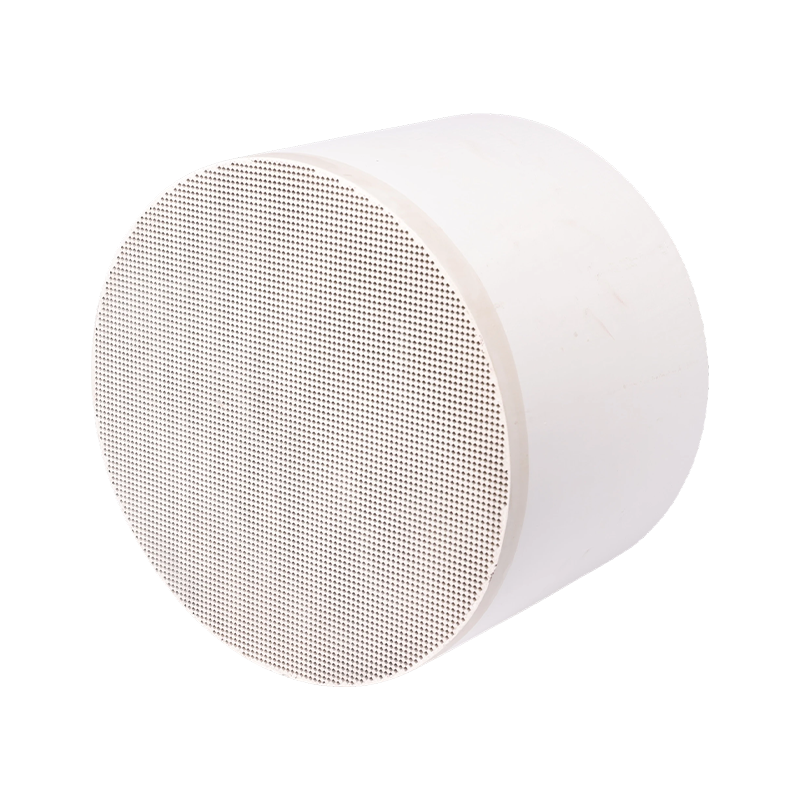

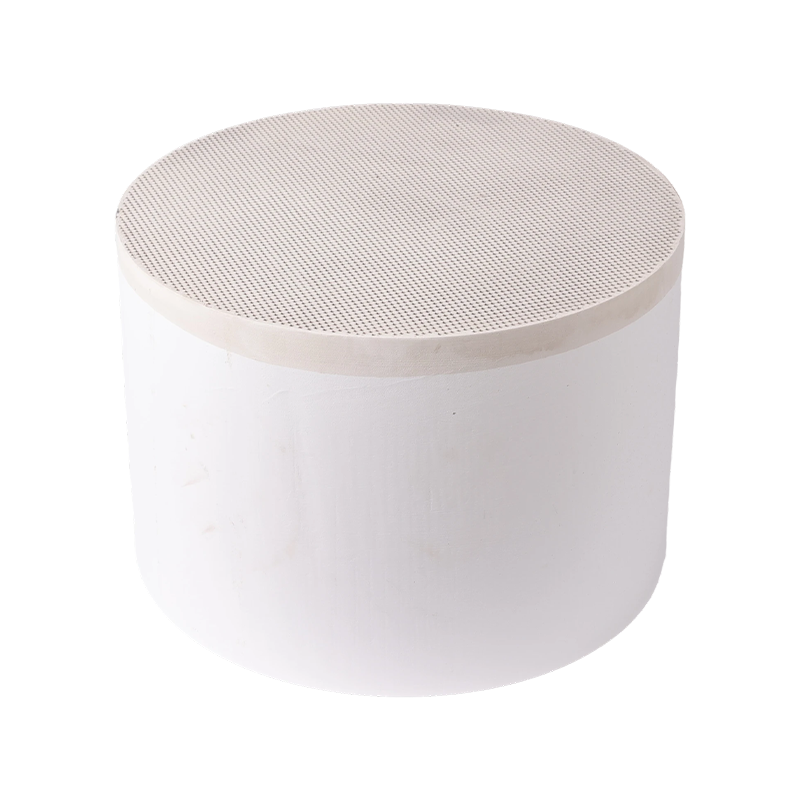

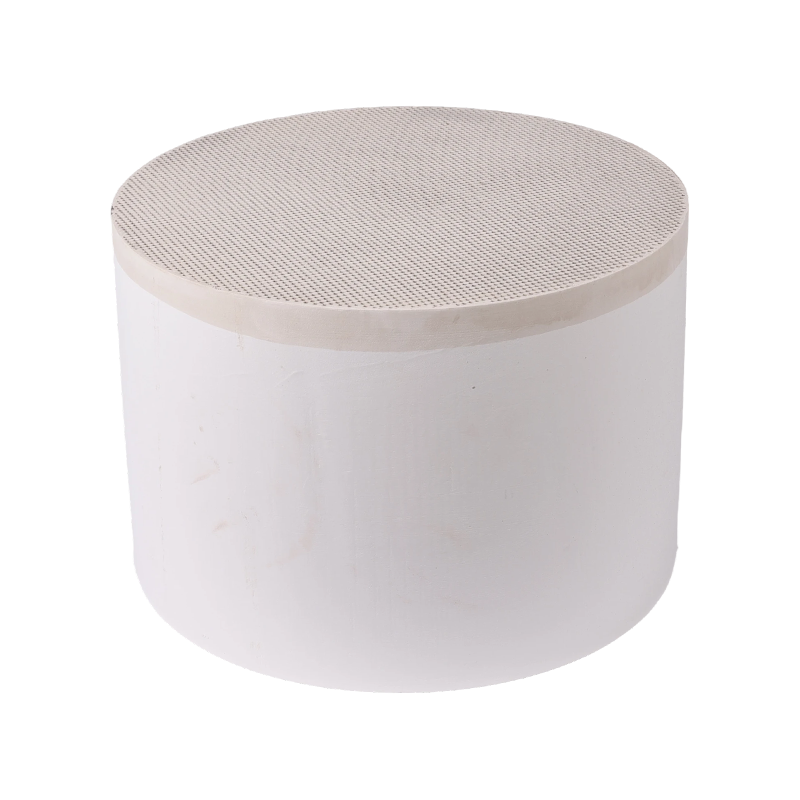

Saćasti supstrat DPF katalizatora

DPF princip rada: filtracija i regeneracija
Razumijevanje DPF-a zahtijeva razumijevanje njegova dva temeljna procesa:
1. Postupak filtracije
DPF supstrat je obično saćasta struktura napravljena od poroznih stijenki od silicij karbida ili kordierita, s izmjeničnim kanalima blokiranim na ulaznim i izlaznim krajevima.
Ispušni plin je prisiljen proći kroz porozne stijenke između kanala.
Čestice se zadržavaju na stijenkama jer je njihova veličina veća od promjera pora u stijenci.
Ovaj je proces vrlo učinkovit, s učinkovitošću filtracije čađe od preko 95%.
2. Proces regeneracije
Ovo je bit DPF tehnologije. Ako se čađa samo skuplja, ali ne i uklanja, čestice će se kontinuirano nakupljati, uzrokujući nagli porast protutlaka ispušnih plinova, što na kraju dovodi do kvara motora. Stoga se sakupljene čestice moraju povremeno spaljivati, što je proces poznat kao regeneracija.
Osnovni izazov: Temperatura paljenja čiste čađe je vrlo visoka (oko 550-600°C), dok se normalne temperature ispušnih plinova dizela, posebno tijekom gradske vožnje, kreću samo od 150-300°C i ne mogu prirodno sagorjeti čađu.
Uloga katalizatora: Primarna svrha DPF katalizatora je značajno sniziti temperaturu oksidacije čađe kroz kemijske reakcije, omogućujući njeno sagorijevanje unutar normalnog raspona temperature ispušnih plinova tijekom rada motora.

Vrste i sastav DPF katalizatora
DPF katalizatori nisu neovisne jedinice već su integrirani s DPF supstratom u obliku premaza. Postoje tri glavne metode implementacije:
1. DPF obložen katalizatorom
Ovo je najčešći tip, gdje se premaz katalizatora izravno nanosi na porozne stijenke DPF supstrata.
Podloga: porozni silicijev karbid ili kordierit DPF.
Premaz: Slično DOC-u, γ-aluminijev oksid velike površine koristi se kao osnovni premaz.
Aktivne komponente:
Plemeniti metali kao što su platina i paladij: to su bili glavni izbori u ranim i mnogim sadašnjim sustavima.
Mehanizam djelovanja:
Oksidacija NO u NO₂: katalizator oksidira NO u ispušnim plinovima u NO₂. NO₂ je jako oksidacijsko sredstvo koje reagira s čađom na relativno niskim temperaturama (~250–300°C): C 2NO₂ → CO₂ 2NO. Ova reakcija je ključna za postizanje pasivne regeneracije.
Izravna oksidacija: Na višim temperaturama, katalizator također potiče izravnu reakciju između kisika i čađe.
2. Katalizator vrste aditiva za gorivo
U ovoj metodi, katalizator se ne nanosi na DPF već se dodaje izravno u gorivo u obliku aditiva na bazi metala.
Aditiv: Tipično, organometalni spojevi cerija ili željeza.
Princip: Nakon izgaranja, metalne čestice iz aditiva ulaze u DPF s ispušnim plinom i ravnomjerno se utapaju u sakupljeni sloj čađe. Tijekom regeneracije, te metalne čestice djeluju kao katalizatori, značajno snižavajući temperaturu oksidacije čađe (do ~450°C).
Prednosti: Katalizator se ravnomjerno miješa s čađom, osiguravajući dovoljan kontakt i visoku učinkovitost regeneracije.
Nedostaci: Zahtijeva dodatne sustave za skladištenje aditiva i ubrizgavanje, povećava troškove, a ostaci pepela metalnog oksida nakupljaju se u DPF-u, što zahtijeva periodično čišćenje.
3. Katalitički DPF
Ovo je koncept koji je lako zbuniti, ali je važan. Odnosi se na integraciju DOC funkcionalnosti i DPF funkcionalnosti u jednu komponentu, tj. primjenu visokodoznog oksidacijskog katalizatora (kao što je platina ili paladij) na ulazu u DPF.
Funkcija: može oksidirati CO i HC poput DOC-a i generirati NO₂ za pasivnu regeneraciju, dok također hvata čestice poput DPF-a.
Primjena: Obično se koristi u kompaktnim sustavima za naknadnu obradu gdje je prostor ograničen.

Strategije regeneracije DPF-a
Prisutnost DPF katalizatora omogućuje sljedeće strategije regeneracije:
1. Pasivna regeneracija
Proces: Tijekom normalnog rada vozila, kada temperatura ispušnih plinova dosegne određenu razinu (npr. tijekom vožnje autocestom), DPF katalizator kontinuirano stvara NO₂, koji postojano oksidira nakupljenu čađu.
Karakteristike: Ovaj proces je neprimjetan za vozača i najpoželjniji je način regeneracije. Međutim, potrebna je dovoljna temperatura ispuha i koordinacija s uzvodnim DOC-om za opskrbu NO₂.
2. Aktivna regeneracija
Proces: kada putno računalo vozila detektira preko senzora diferencijalnog tlaka da je DPF dovoljno začepljen i da pasivna regeneracija nije moguća, sustav aktivno intervenira.
Metode intervencije: odgodom ubrizgavanja goriva ili izvođenjem naknadnog ubrizgavanja, neizgoreno gorivo ulazi u DOC, podvrgava se oksidaciji i proizvodi visokotemperaturni ispušni plin iznad 600°C, koji se zatim usmjerava na DPF, omogućujući čađi da brzo oksidira s kisikom na visokim temperaturama.
Uloga katalizatora: U ovom načinu rada, čađa se može spaliti čak i bez katalizatora na visokim temperaturama. Međutim, prisutnost katalizatora snižava potrebnu temperaturu regeneracije, skraćuje vrijeme regeneracije i smanjuje potrošnju goriva.
3. Regeneracija usluge
Proces: Ako vozilo stalno radi u uvjetima kratke udaljenosti ili male brzine, sprječavajući dovršetak aktivne regeneracije, servisno osoblje mora koristiti specijaliziranu opremu za izvođenje prisilne regeneracije.

Ključni izazovi i razmatranja
1. Akumulacija pepela: aditivi iz motornog ulja (kao što su kalcij, cink, fosfor, sumpor, itd.) izgaranjem stvaraju nezapaljiv pepeo. Pepeo trajno začepljuje DPF kanale, uzrokujući postupno povećanje protutlaka. Ovo je krajnji ograničavajući faktor za životni vijek DPF-a i zahtijeva povremeno rastavljanje, čišćenje ili zamjenu (obično nakon nekoliko stotina tisuća kilometara).
2. Trovanje katalizatora: tvari poput sumpora i fosfora mogu otrovati premaz katalizatora na DPF-u, smanjujući njegovu katalitičku aktivnost.
3. Upravljanje toplinom: Kontrola temperature tijekom aktivne regeneracije je kritična. Previsoke temperature mogu uzrokovati taljenje ili pucanje podloge DPF-a zbog toplinskog stresa.
4.Kvaliteta goriva: Gorivo s visokim sadržajem sumpora može ozbiljno pogoršati performanse katalizatora i generirati više sulfatnog pepela.
