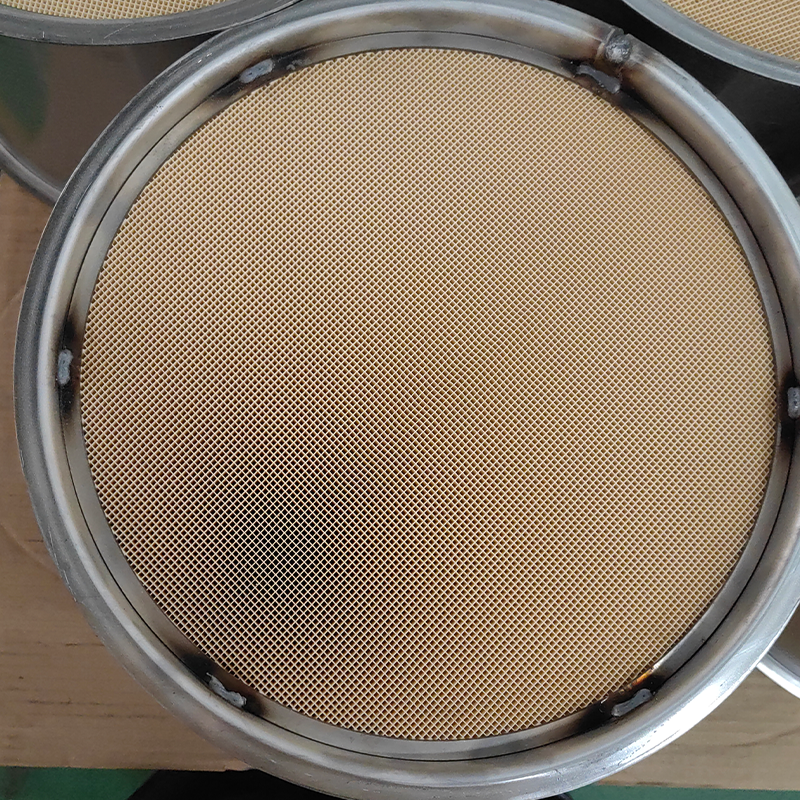

Trosmjerni katalizator (TWC) zavareni komad

Zavareni sklop trosmjernog katalizatora (TWC) jedna je od ključnih komponenti u automobilskom ispušnom sustavu, a njegov proizvodni proces i kvaliteta izravno utječu na performanse emisije, sigurnost i radni vijek vozila.

1. Što je TWC zavareni sklop?
TWC zavareni sklop nije pojedinačna komponenta već integrirani modul sastavljen od više metalnih dijelova spojenih kroz postupke zavarivanja. Njegova osnovna svrha je osigurati stabilno i učinkovito okruženje za kućište i ugradnju za katalizatore od plemenitih metala (platina, paladij, rodij).
Tipični TWC zavareni sklop obično se sastoji od sljedećih elemenata:
(1) Omotač katalizatora: Tipično dvoslojna struktura u kojoj unutarnji sloj drži supstrat katalizatora, dok vanjski sloj funkcionira kao toplinski štit, pružajući izolaciju i zaštitu.
(2) Supstrat katalizatora: obično saćasti keramički ili metalni nosač obložen katalitičkim materijalom.
(3) Mat: Intumescentna prostirka postavljena između podloge i ljuske kako bi se osigurala fiksacija, prigušivanje i brtvljenje, sprječavajući oštećenje podloge i curenje ispušnih plinova.
(4) Ulazne/izlazne cijevi: Cijevi koje povezuju ispušni razvodnik motora s prigušivačem.
(5) Glavice senzora za kisik: baze koje se koriste za ugradnju senzora za kisik uzvodno i nizvodno.
(6) Vješalice/nosači: Komponente koje se koriste za pričvršćivanje cijelog sklopa katalizatora na šasiju vozila.
Ove komponente su zavarene zajedno kako bi formirale kompletan TWC zavareni sklop.

2. Glavni postupci zavarivanja
Zbog specifičnih materijala koji se koriste u TWC sklopovima (uglavnom nehrđajući čelici) i njihovih strogih zahtjeva, uobičajeni postupci zavarivanja uključuju:
(1) Zavarivanje u zaštiti plina
MIG/MAG zavarivanje: Najčešće korištena metoda zavarivanja koja se odlikuje visokom učinkovitošću i velikom prilagodljivošću. Pulsirajući MIG se često primjenjuje za dobivanje čišćih varova s ​​malo prskanja. Pogodan je za uzdužne šavove školjki, obodne šavove i zavarivanje nosača.
TIG zavarivanje: Omogućuje visoku kvalitetu zavara i dobar izgled, ali je manje učinkovito. Obično se koristi za čeone spojeve tankih limova i izbočine senzora za kisik gdje su zahtjevi za brtvljenjem i izgledom visoki.
(2) Lasersko zavarivanje
Prednosti: Mali unos topline, minimalna deformacija, velika brzina zavarivanja, visok omjer dubine i širine i visoka mogućnost automatizacije.
Primjena: Sve se više koristi za zavarivanje uzdužnog šava TWC školjke, služeći kao alternativa tradicionalnim MIG procesima za postizanje veće produktivnosti i kvalitete zavara.
(3) Plazma zavarivanje
Slično laserskom zavarivanju, to je metoda zavarivanja visoke gustoće energije i može se koristiti kao alternativno rješenje u određenim primjenama.
(4) Otporno točkasto zavarivanje
Uglavnom se koristi za nezabrtvljene dodatke kao što su nosači i vješalice.

3. Tehnički izazovi i temeljni zahtjevi
(1) Zrakonepropusnost: Najosnovniji i najkritičniji zahtjev. Svako malo curenje može rezultirati:
Prekomjerne emisije: Netretirani ispušni plinovi koji izlaze izravno u atmosferu.
Neispravni signali senzora za kisik: Utječu na kontrolu omjera zrak-gorivo, uzrokuju povećanu potrošnju goriva i smanjene performanse motora.
Buka: proizvodi primjetan "šištajući" zvuk curenja.
(2) Kontrola toplinske deformacije: toplina zavarivanja može uzrokovati deformaciju ljuski tankih stijenki. Pretjerana deformacija može utjecati na pristajanje ugradnje ili dovesti do neravnomjernog pritiska prostirke, oštećujući keramičku podlogu. Za kontrolu iskrivljenja potrebni su odgovarajuća učvršćenja, redoslijed zavarivanja i parametri procesa.
(3) Otpornost zavara na visoke temperature i otpornost na koroziju:
TWC radne temperature mogu doseći i do 1000°C, zahtijevajući da zavareni spojevi izdrže dugotrajni toplinski zamor i oksidaciju.
Ispušni plinovi sadrže korozivne elemente kao što su sumpor i klor, tako da zavari moraju odgovarati otpornosti na koroziju osnovnog metala.
(4) Izbjegavanje toplinskog udara na podlogu:
Keramičke podloge su vrlo osjetljive na nagle promjene temperature. Prekomjerni ili koncentrirani unos topline tijekom zavarivanja može uzrokovati mikropukotine ili lomove. Potrebna je stroga kontrola unosa topline i brzine hlađenja.
(5) Kompatibilnost materijala:
TWC komponente obično koriste posebne nehrđajuće čelike (kao što su 409L, 439, 441). Dodatni materijali moraju odgovarati svojstvima osnovnog metala kako bi se osigurala mehanička čvrstoća zavara i otpornost na koroziju.

4. Kontrola i inspekcija kvalitete
Kako bi se osigurala pouzdanost TWC zavarenih sklopova, tijekom proizvodnje provode se strogi pregledi:
(1) Vizualni pregled u liniji: automatizirani sustavi kamera provjeravaju izgled zavara radi podrezivanja, prskanja, konkaviteta i drugih nedostataka.
(2) Ispitivanje nepropusnosti zraka:
Masena spektrometrija helija: Omogućuje visokoprecizno otkrivanje curenja i obično se koristi za laboratorijsko testiranje ili uzorkovanje.
Metoda opadanja tlaka: Češće se koristi na proizvodnim linijama stvaranjem tlaka u sklopu i praćenjem promjena tlaka kako bi se utvrdilo curenje.
(3) Provjera dimenzija: Izvodi se pomoću mjerača ili CMM-a kako bi se osiguralo da su ključne dimenzije instalacije u skladu sa specifikacijama dizajna.
(4) Ispitivanje bez razaranja:
Pregled rendgenskim zrakama: koristi se za otkrivanje unutarnjih nedostataka zavara kao što su poroznost, uvrštavanje troske ili nepotpuno prodiranje.
(5) Destruktivno ispitivanje:
Metalografska analiza: Rezanje i ispitivanje mikrostrukture zavara radi procjene kvalitete zavara.
Mehanička ispitivanja: Procjena čvrstoće zavara, žilavosti i povezanih mehaničkih svojstava.

5. Trendovi razvoja
(1) Automatizacija i inteligencija: Opsežna upotreba robota za zavarivanje i automatiziranih linija poboljšava učinkovitost i dosljednost. Integracija strojnog vida i senzora omogućuje praćenje u stvarnom vremenu i prilagodljivu kontrolu zavarivanja.
(2) Lagan i kompaktan dizajn: Usvajanje tanjeg nehrđajućeg čelika visokih performansi i optimizirani strukturni dizajn za smanjenje težine i uštedu prostora.
(3)Nove tehnologije zavarivanja: Sve veća primjena laserskog zavarivanja i lasersko-lučnog hibridnog zavarivanja za veću učinkovitost i kvalitetu.
(4) Modularni dizajn: Integracija TWC-a s GPF-ovima, prigušivačima i drugim komponentama u jednu zavarenu jedinicu, tvoreći složenije module za naknadnu obradu ispušnih plinova.
